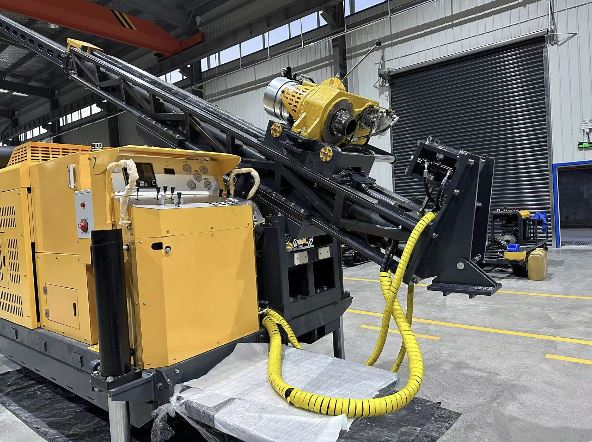

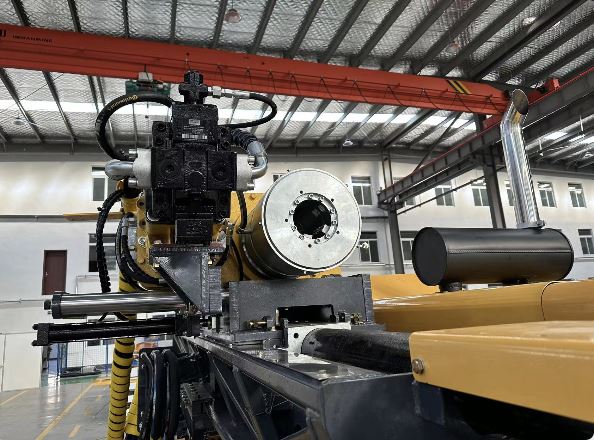

Perforadora de superficie con diamante SX6DH NQ 1600m

Plataforma de perforación de superficie con núcleo de diamante SX16DH

La plataforma de perforación de superficie-SX16DH está diseñada para diversas operaciones de perforación y cuenta con un sistema de alimentación directa de carrera larga-, un motor T3 de bajas-emisiones y un potente cabrestante principal. Se considera una de las perforadoras para pozos profundos-más productivas de su clase y ofrece confiabilidad y productividad de alto-estándar.

La capacidad probada proviene del paquete de energía y del sistema hidráulico mejorados, así como de los dispositivos de elevación y las estructuras mecánicas.

El volcador, los gatos niveladores hidráulicos y el mástil plegable hacen que el SX16DH sea rápido de instalar. La oruga de radiocontrol opcional permite que la perforadora pueda maniobrar fácilmente en la obra y mantiene al operador a una distancia de seguridad. Las protecciones de seguridad estándar y los botones de parada de emergencia-hacen que el equipo-es fácil de usar y seguro de operar.

Características

· Mástil de descarga: crea una plataforma de trabajo estable y reduce drásticamente la altura de trabajo.

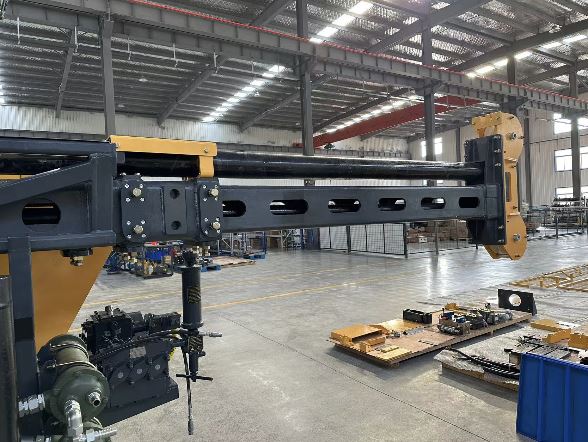

· Nuevo mástil del telescopio: fácil instalación y capaz de tirar de varillas de 6 m, a la vez que tiene un tamaño compacto para su transporte.

· Gatos niveladores hidráulicos y cilindros de elevación del mástil: facilitan la instalación del equipo.

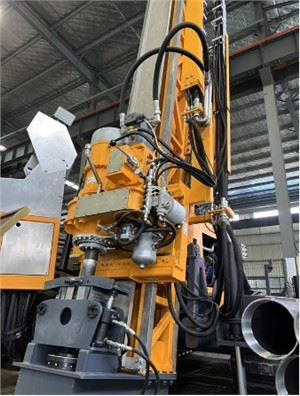

· Unidad de rotación y mandril Christensen: ofrece altas expectativas de rendimiento y confiabilidad.

· Portavarilla hidráulico: proporciona una acción rápida de sujeción de la varilla; combina las buenas características del diseño del LF90D, mejora la confiabilidad y reduce la necesidad de servicio.

· Orugas radiocontrol – Mayor movilidad y seguridad.

Capacidad de perforación

Bcable 2000m

Ncable 1600m

Hcable 1050m

Pcable 700m

* La profundidad se basa en el orificio vertical y la aplicación normal *

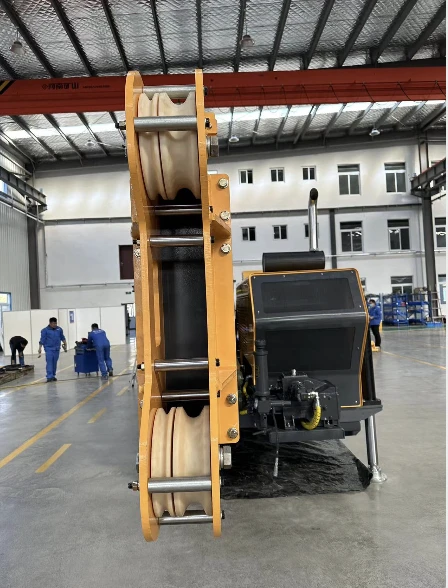

Polipasto principal

Capacidad de una sola línea: tambor desnudo 120 kN

Velocidad de línea: tambor desnudo 40 m/min

Tamaño del cable: 35 mx 16 mm

Línea alámbrica

Capacidad: 2000 m de 6 mm ;WL1500 m de 7 mm WL

Tiro de línea: tambor desnudo: 11,9 kN

Tambor lleno: 3,0 kN

Velocidad de línea: tambor desnudo 114 m/min

Tambor lleno 453 m/min

Mástil y sistema de alimentación

Recorrido de avance: 3,5 m

Velocidades de alimentación: rápida y lenta, control variable

Empuje: 59,6 kN

Tracción: 138 kN

Ángulo de perforación: 45 a 90 grados
Longitud de tracción de la varilla: 6,09 m

Unidad de potencia

Fabricación: Cummins

Modelo: QSB8.3 Nivel III

Volumen: 6,7 litros 6 cil.

Potencia: 180 kW (241 CV)

RPM: 2200

Tipo de motor: Diesel turboalimentado, refrigeración por agua

Sistema eléctrico: 24 V (Alternador 24 V, 95 Amp)

Sistema hidráulico:

Bomba primaria: 28 MPa – 280 l/min

Bomba secundaria: 20 MPa – 170 l/min

Bomba auxiliar: 21,5 MPa – 55 l/min

Refrigeración de aceite hidráulico: Aire (refrigeración por agua como adicional)

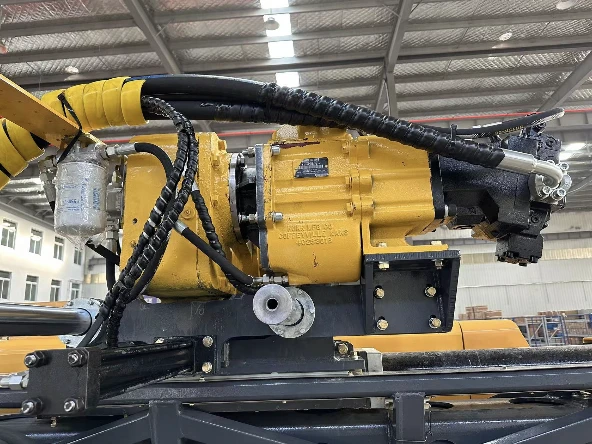

Velocidades del cabezal de perforación y del husillo

Potencia: motor hidráulico, variable

Velocidad/Reversa 4

Transmisión final: Transmisión silenciosa por cadena, relación 2:5

Husillo 117 mm (ID)

Velocidad del husillo: 117-1300 rpm

Par de torsión: máx. 5113 Nm

Cabeza: Girar hacia afuera (opcional para desplazamiento lateral)

Opción de oruga

Método de control Control remoto por radio

Velocidad Velocidad máxima 3 km/h

Tipo de oruga Zapata de oruga de 300 mm para trabajo pesado

Conjunto de mandril

Tipo: hidráulico abierto, cerrado por resorte

Diámetro interior máximo: 117 mm

Capacidad de retención: 18 143 kg

Portacañas

Tipo: hidráulico abierto, resorte de gas cerrado

Diámetro interior máximo: 210 mm

Capacidad de retención: 15 000 kg

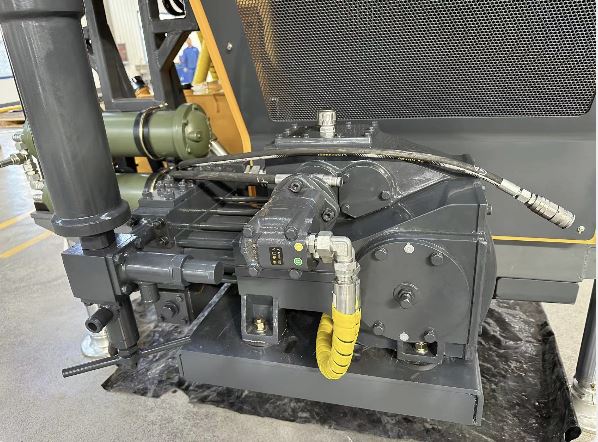

Bomba de lodo:

Similares FMC 1122 BCD

180L/m

Soportes de base de taladro

Equipo montado en remolque 4 ruedas de 770 mm

Soporte: 4 gatos hidráulicos

Diámetro de la pastilla: 200 / 230 mm

Longitud de recorrido: 550 mm

Peso

Tipo de rueda: 7000 kg (No disponible para DH)

Montado sobre orugas 9500 kg

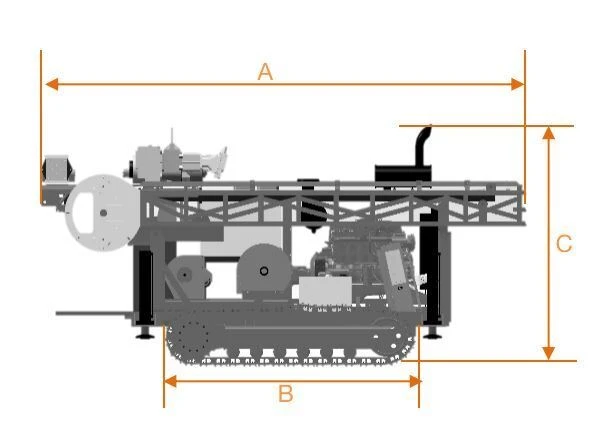

Dimensiones (Transporte / Lugar de Trabajo)

R: 5150 mm

Ancho: 2700 mm

C: 2340 milímetros

Fondo: 9650 mm

Póngase en contacto con nuestro ingeniero de ventas para obtener más noticias.
