Varillas de perforación de cable
* Varillas de perforación con cable serie DCDMA: varillas de perforación BCQ(BQ), NCQ(NQ), HCQ(HQ), PHD(PQ)
* La longitud estándar de las barras de perforación con cable es de 1,5 mo 3,0m, pero se pueden hacer otras longitudes a pedido.

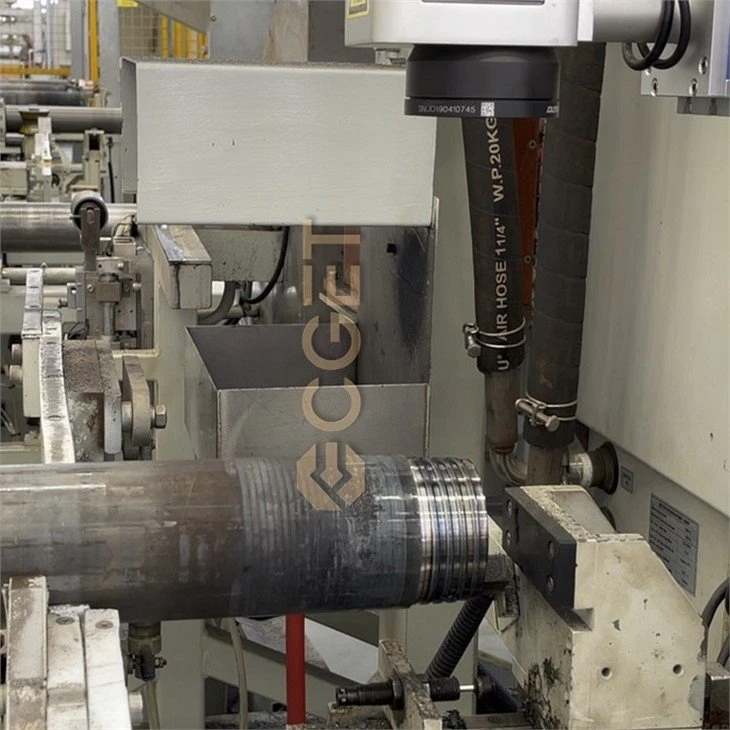

La barra de perforación con cable de la serie DCDMA de CGET está hecha de material de tubería de calidad superior. Las barras de perforación se fabrican bajo un estricto control de calidad y se procesan con alta tecnología. Todas nuestras barras de perforación se suministran con extremos de barra tratados térmicamente, endurecidos a HRC 30 - 35 en todo el espesor de la pared hasta una longitud de 200 mm.
* Varillas de perforación con cable serie DCDMA: varillas de perforación BCQ(BQ), NCQ(NQ), HCQ(HQ), PCQ(PQ)
* La longitud estándar de las barras de perforación con cable es de 1,5 mo 3,0m, pero se pueden hacer otras longitudes a pedido.
Tamaños de varillas de perforación de cable disponibles
Descripción | Código | DE (mm) | identificación (mm) | NO (kg) | GW (kg) | Paso de rosca (mm) | Longitud de rosca (mm) | Profundidad nominal | máx. Par nominal | Fuerza de tracción máxima |
HCQ/HQ-10' | 20100101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 44.5 | 500 m (5000 pies) | 2000Nm | 200kN (45000 lbf) |
HCQ/HQ-3M | 20100102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 44.5 |
|
|
|
HCQ/HQ-5' | 20100103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 44.5 |
|
|
|
HCQ/HQ-1.5M | 20100104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 44.5 |
|
|
|
| ||||||||||
NCQ/NQ-10' | 20100201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 44.5 | 1500 m (5000 pies) | 1200 Nm (900 libras-pie) | 147kN (33000 lbf) |
NCQ/NQ-3M | 20100202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 44.5 |
|
|
|
NCQ/NQ-5' | 20100203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 44.5 |
|
|
|
NCQ/NQ-1.5M | 20100204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 44.5 |
|
|
|
| ||||||||||
BCQ/BQ-10' | 20100301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 44.5 | 1500 m (5000 pies) | 800 Nm (590 libras-pie) | 115kN (26000 lbf) |
BCQ/BQ-3M | 20100302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 44.5 |
|
|
|
BCQ/BQ-5' | 20100303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 44.5 |
|
|
|
BCQ/BQ-1.5M | 20100304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 44.5 |
|
|
|
| ||||||||||
HRCQ-10' | 20300101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 42 | 2500 m (8200 pies) | 3500 Nm (2600 libras-pie) | 510kN (115000 lbf) |
HRCQ-3M | 20300102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 42 |
|
|
|
HRCQ-5' | 20300103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 42 |
|
|
|
HRCQ-1.5M | 20300104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 42 |
|
|
|
| ||||||||||
NRCQ-10' | 20300201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 42 | 3000 m (9800 pies) | 2400 Nm (1750 libras-pie) | 330kN (75000 lbf) |
NRCQ-3M | 20300202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 42 |
|
|
|
NRCQ-5' | 20300203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 42 |
|
|
|
NRCQ-1.5M | 20300204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 42 |
|
|
|
| ||||||||||
BRCQ-10' | 20300301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 42 | 3000 m (9800 pies) | 1500 Nm (1000 libras-pie) | 250kN (56250 lbf) |
BRCQ-3M | 20300302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 42 |
|
|
|
BRCQ-5' | 20300303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 42 |
|
|
|
BRCQ-1.5M | 20300304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 42 |
|
|
|
| ||||||||||
doctorado-10' | 20200101 | ￠114.3 | ￠101.6 | 51.8 | 53.04 | 10.2 | 63 | 1500 m (5000 pies) | 4000 Nm (3000 pies-lb) | 450kN (100000 lbf) |
Doctorado-3M | 20200102 | ￠114.3 | ￠101.6 | 51 | 52.2 | 10.2 | 63 |
|
|
|
doctorado-5' | 20200103 | ￠114.3 | ￠101.6 | 25.9 | 26.52 | 10.2 | 63 |
|
|
|
Doctorado-1.5M | 20200104 | ￠114.3 | ￠101.6 | 25.5 | 26.1 | 10.2 | 63 |
|
| |
Nuestras varillas de perforación con rosca RCQ tienen el mismo rendimiento que las varillas RQ (varillas NRQ/ HRQ) de BLY.
Nota:Q y RQ es la marca registrada de Boart Longyear, aquí cotizamos para ayudar al cliente a seleccionar solo las varillas.
Características y ventajas
* Material : 4130
* Tubería
• Tubería de acero aleado de alta calidad
• Concentricidad, rectitud y tratamiento térmico consistentes
• Todos los tubos disponibles en tamaños DCDMA

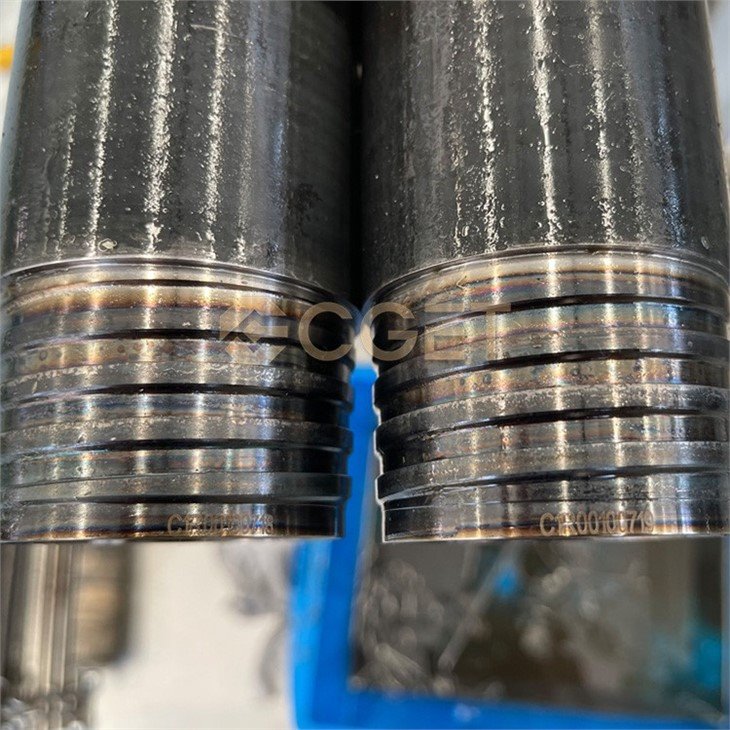

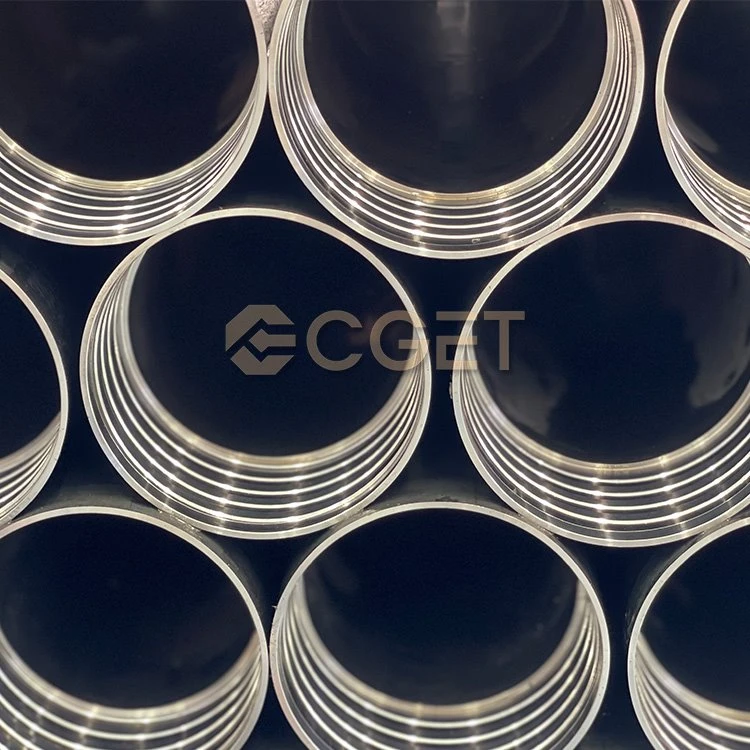

* Hilo
• Los hilos gruesos y cónicos (3 hilos por pulgada) facilitan el armado y desarmado
• La eficiencia de carga del 30 por ciento proporciona fuerza suficiente para aplicaciones promedio
* Tratamiento térmico a través de la pared
• Proporciona una resistencia del material del 140 %
• Las roscas de caja tratadas térmicamente aumentan significativamente la vida útil de la rosca
* Endurecimiento de la caja
• La investigación, el desarrollo y las pruebas de campo importantes han dado como resultado un proceso de endurecimiento sin igual.
• La cresta de la rosca del pasador está endurecida a 55 HRC nominales para eliminar el desgaste por adhesión perjudicial
• Elimina la transferencia de material de desgaste de un lado a otro, que es lo que sucede entre roscas de igual dureza, lo que provoca excoriación y agarrotamiento de juntas a gran escala.

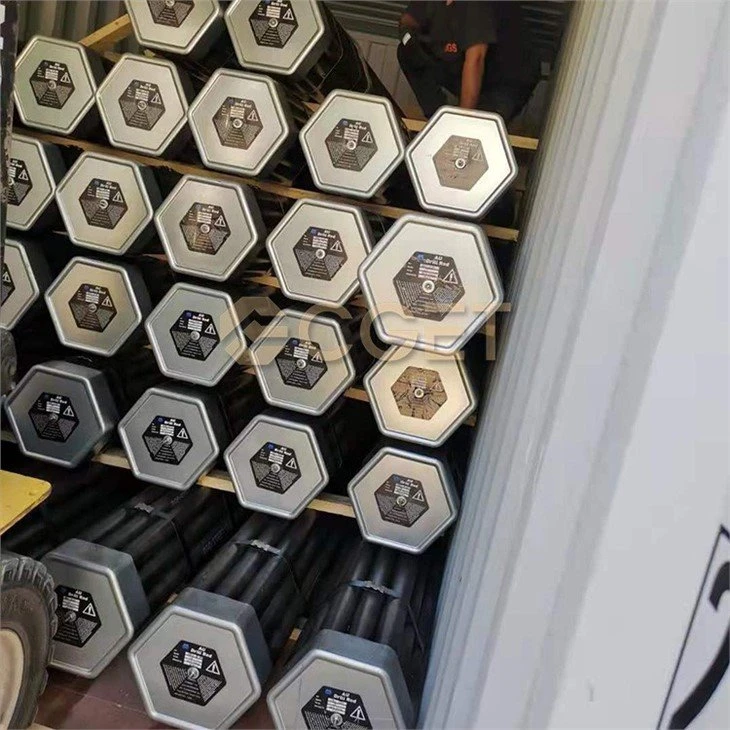

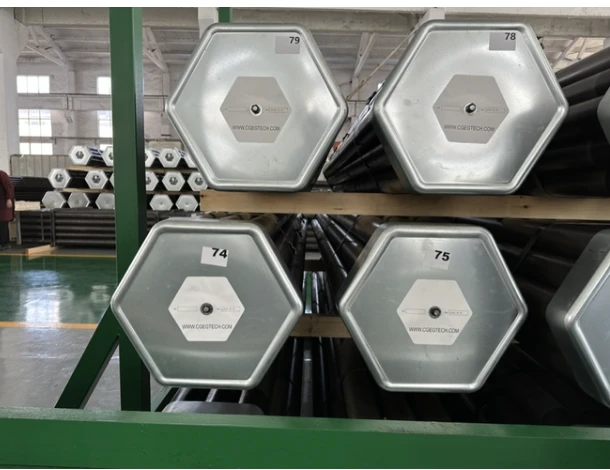

Detalles de empaque
Especificaciones del paquete de barras de perforación de cable BQ (BCQ)
| Dimensiones (L x An x Al) | Volumen | Peso bruto | CANTIDAD |
3150 x 292 x 254 milímetro | 0.23m3 | 283kg | 19 piezas/paquete |
Carga de contenedor de 20 pies de varillas de 3,0 m/10 pies con capacidad para 53 paquetes (1007 varillas)
Carga de contenedor de 40 pies de varillas de 3,0 m/10 pies con capacidad para 68 paquetes (1292 varillas)
Especificaciones del paquete de barras de perforación con cable NCQ/NRCQ (NQ/NRQ)
| Dimensiones (L x An x Al) | Volumen | Peso bruto | CANTIDAD |
3100x360x320m m | 0.36m3 | 455kg | 19 piezas/paquete |
Carga de contenedor de 20 pies de varillas de 3,0 m/10 pies con capacidad para 30 paquetes (570 varillas)
Carga de contenedor de 40 pies de varillas de 3,0 m/10 pies con capacidad para 45 paquetes (855 varillas)
Especificaciones del paquete de barras de perforación con cable HCQ/HRCQ (HQ/HRQ)
| Dimensiones (L x An x Al) | Volumen | Peso bruto | CANTIDAD |
3100x460x420m m | 0.58m3 | 659kg | 19 piezas/paquete |
Carga de contenedor de 20 pies de varillas de 3,0 m/10 pies con capacidad para 20 paquetes (380 varillas)
Carga de contenedor de 40 pies de varillas de 3,0 m/10 pies con capacidad para 30 paquetes (570 varillas)
Especificaciones del paquete de barras de perforación con cable PHD/PQ
| Dimensiones (L x An x Al) | Volumen | Peso bruto | CANTIDAD |
3100x360x320m m | 0.36m3 | 372kg | 19 piezas/paquete |
Carga de contenedor de 20 pies de varillas de 3,0 m/10 pies con capacidad para 30 paquetes (210 varillas)
Carga de contenedor de 40 pies de varillas de 3,0 m/10 pies con capacidad para 45 paquetes (315 varillas)
